大功率电源要同时满足高效率、高功率因数、低纹波和可靠的保护，传统做法往往需要多颗芯片拼搭、反复调试。锴威特以三颗自研芯片——PFC 控制器 CSV6088、半桥 LLC 控制器 CSV6599、同步整流控制器 CSV2824——构成一套完整的 48V/10A（480W）电源方案，并随评估板提供从原理图、PCB 到 99 项 BOM 的全套开发资料。实测数据显示：全负载转换效率 84%~98%，功率因数全负载不低于 0.92，300LFM 风冷下可长期满载运行。本文档依据锴威特 48V/10A Demo Manual（V1.0）整理，供方案评估与选型参考。

一、方案概览

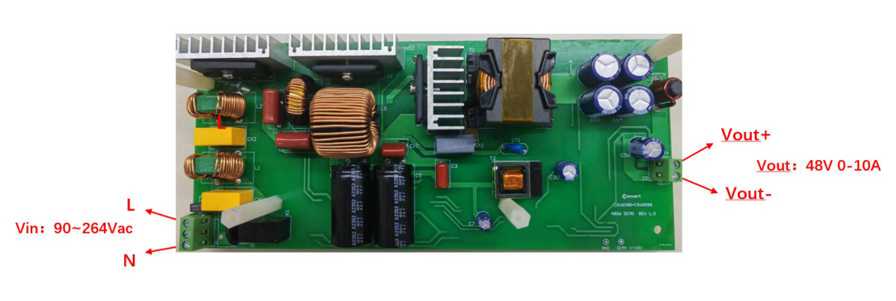

方案采用一段式架构：输入 90~264Vac 交流电，经 PFC 升压、LLC 谐振变换、同步整流三级转换，输出 48V/10A 恒定直流。PFC 级由 CSV6088 以 65kHz 工作，为后级提供稳定的高压母线；LLC 级由 CSV6599 以 90kHz 谐振工作，实现原边开关管软开关；次级由 CSV2824 驱动同步整流 MOS，进一步降低整流损耗。整板尺寸 230×100mm，功率密度高，适配通信设备、服务器电源、工业适配器等多种应用。板卡关键参数如表1所示。

表1  板卡关键参数

该架构各级独立可控，既能整机复用，也能按需裁剪，降低开发与量产风险。

二、核心芯片阵容

三颗芯片各司其职、协同增效，均为锴威特自研。主控、驱动与功率器件来自同一产品线，供货和技术支持更有保障。三颗芯片的关键特性如表2所示。

表2  核心芯片特性对比

方案级优势：全国产三芯组合，一套设计可灵活覆盖多种规格；工程友好——频率、软启动、OCP、Brown in/out 等关键参数均可编程，调试与量产更简单。

三、实测性能表现

（一）转换效率

在 110Vac 与 230Vac 输入下，25%~100% 负载范围的实测转换效率全程处于 84%~98% 区间；230Vac 输入下效率整体更优，曲线在 75% 负载附近达到峰值，满载效率不掉点。LLC 谐振软开关配合同步整流，使 480W 大功率应用同样具备出色能效。实测曲线如图1所示。

（二）功率因数与谐波

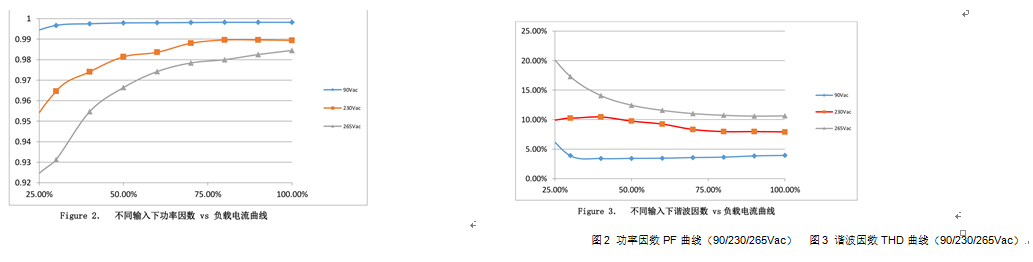

PFC 前置升压带来出色的电网友好特性：全负载范围内功率因数不低于 0.92，90Vac 输入下接近 1.0；THD 从轻载起快速下降并收敛，满载谐波水平更低，可从容适配严苛的电网谐波标准。实测曲线如图2、图3所示。

（三）输出纹波与动态响应

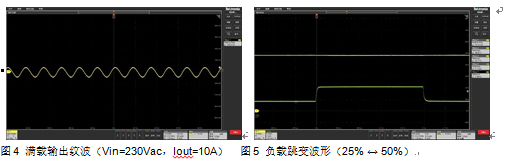

在 230Vac 输入、10A 满载条件下，48V 输出纹波波形平稳、峰峰值干净，后级负载免受纹波干扰；负载在 25%↔50%、50%↔75% 之间跳变时，输出电压无明显跌落与过冲，可快速恢复稳态。实测波形如图4、图5所示。

四、可靠性与保护

（一）热设计与温升表现

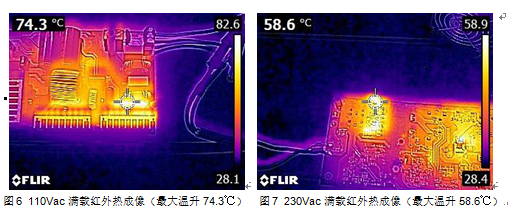

在 300LFM 风冷条件下满载（10A）运行：110Vac 输入时最高温升出现在整流桥堆，为 74.3℃；230Vac 输入时最高温升出现在同步整流 MOS，为 58.6℃。红外热成像如图6、图7所示，该条件下评估板可长期满载运行。设计提醒：无风环境下低压输入满载运行时间建议控制在 10 分钟以内（110Vac）、20 分钟以内（230Vac）。

（二）芯片级保护体系

从轻载到故障，方案每一层都有保护兜底，且关键参数均可编程，可按目标应用灵活配置保护策略：

·             可编程轻载 Burst Mode，待机更省电；

·             两级 OCP：打嗝重启 / 停机锁闭；

·             可编程 Brown in/out，输入欠压不误动作；

·             可编程软启动，上电冲击小；

·             逐周期峰值过流限制（PFC）；

·             软过流保护 + 输出 OVP（PFC）；

·             开环检测，异常状态快速关断；

·             DISABLE 引脚 · 前级 PFC ON/OFF 控制。

（三）全工况波形验证

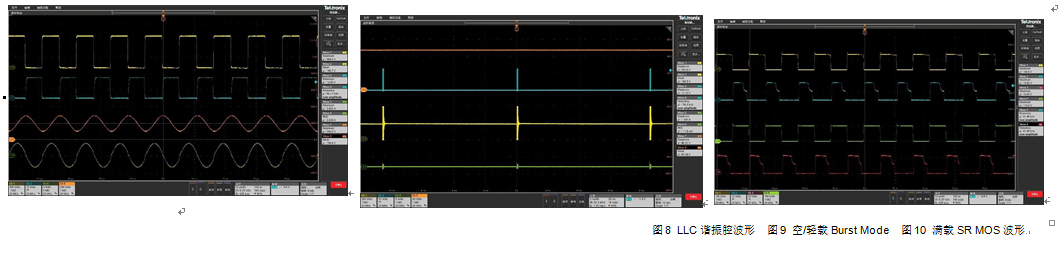

LLC 谐振腔、空/轻载 Burst、满载同步整流三组关键工况波形均规整干净（如图8、图9、图10所示），说明谐振工作点设置正确、软开关与节能模式工作正常，方案具备量产条件。

五、开发资料支持

锴威特随评估板提供完整开发资料，帮助客户从评估快速进入打样：

·             14 页英文版 Demo Manual（含方案介绍、测试数据）；

·             99 项元器件清单（BOM），标注位号、型号、封装与用量；

·             PFC+辅助源、LLC 两套原理图与双层 PCB 布线（230×100mm，FR-4）；

·             变压器规格书及全套实测波形、测试数据。

六、结语

48V/10A PFC+LLC+SR 方案以三颗自研芯片完成大功率电源的全链路控制，实测数据扎实、开发资料齐全、供应链可控。欢迎索取 Demo 板、完整手册与样片，锴威特CSV6088对标替代ICE2PCS05G，CSV6599对标替代L6599,CSV2824对标替代UCC24624，需要对比测试可联系提供从芯片样品到量产支持的全流程服务。
