1 产品概述

CSV6054 是苏州锴威特半导体股份有限公司推出的一款应用于连续导通模式（CCM）升压式功率因数校正（PFC）控制器。它以固定频率模式控制电源开关导通时间（PWM），并依赖瞬时电感电流实现功率因数校正。

CSV6054 采用 SOP8 封装，实现了外部元件数量最小化，极大简化了 PFC 电路实现；同时内置高安全性保护特性，适用于耐用、紧凑型 PFC 控制电路，可作为高效的输入电源失控箝位电路驱动器。

CSV6054 持续监测输出电压、电感电流和结点温度，以保护系统免受可能的过应力影响，提供了 VDD 欠压保护（UVLO）、软启动、过压保护、电感电流限制、掉电检测、过功率限制、过热关机等全面保护功能。

作为国产 PFC 控制器方案，CSV6054 与安森美（ONSEMI）NCP1654（65kHz 版本，型号 NCP1654BD65R2G）在封装、引脚定义及核心电气参数上完全兼容，可作为其国产替代方案，为电源设计提供供应链多元化与国产化选择。

2 产品特点

CSV6054 的主要特点如下：

·         平均电流连续导通模式（CCM）；

·         快速瞬态响应；

·         极少的外部元件；

·         低的启动电流和关断电流；

·         ±1.5A 图腾柱门极驱动能力；

·         低工作功耗；

·         65kHz 固定工作频率；

·         软启动，保证平稳启动运行；

·         欠压检测（UVLO）；

·         过压检测（OVP）；

·         掉电检测（Brown-out）；

·         过温保护；

·         精确的过电流限制。

3 应用领域

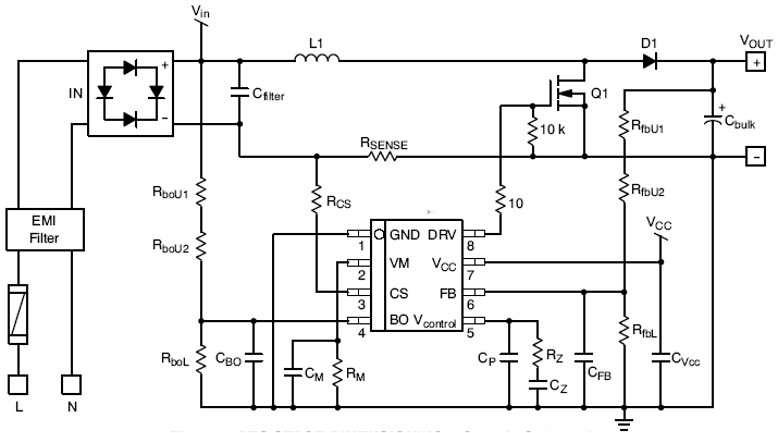

CSV6054 适用于以下典型应用：

·         交流适配器；

·         平板电视、台式机等；

·         白色家电及其他离线式开关电源。

4 引脚定义与功能说明

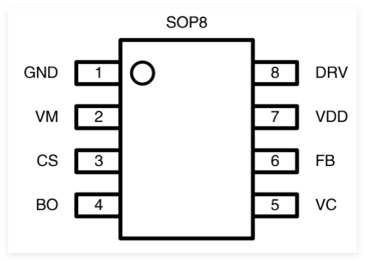

CSV6054 采用 SOP8 封装，8 个引脚的定义与功能说明如表1所示。

表1 CSV6054 引脚定义

5 工作范围

5.1 极限工作范围

超过极限工作范围可能会对芯片造成永久性损坏。CSV6054 的极限工作范围如表2所示。

表2 CSV6054 极限工作范围

5.2 推荐工作范围

表3 CSV6054 推荐工作范围

6 关键电气特性

CSV6054 关键电气特性如表4所示（除非另有说明，测试条件为 TJ=25℃、VDD=15V）。

表4 CSV6054 关键电气特性（典型值）

7 保护功能说明

7.1 VDD 欠压锁定（UVLO）

CSV6054 包含欠压锁定模块，防止电路在 VDD 过低时运行，确保系统正常工作。当 VDD 超过 10.8V 时芯片正常工作；低于 9.3V 时电路关闭。比较器包含 1.5V 迟滞，防止 VDD 越过阈值时出现不稳定工作。开机后适用的 VDD 工作范围为 9V～28V。

7.2 掉电检测（Brown-out）

CSV6054 检测低交流输入条件，在该情况下禁用 PFC 电路，主要防止电源开关在输入过低时因过度应力而损坏。当 VBO 低于 VBOL（典型 0.7V）时关闭驱动输出，直到 VBO 超过 VBOH（典型 1.3V）才恢复运行。

7.3 软启动

VC 被拉低、掉电检测激活或欠压保护激活时，驱动器没有输出。启动时 200μA 增强电流源被禁用，仅由 32μA 电流给 VC 充电并使其逐渐提高，使启动时占空比缓慢增加，从而降低功率 MOSFET 上的电压和电流应力。

7.4 过流保护（OCP）

当检测电流 ICS 大于 IS(OCP)（典型 200μA）时触发过流保护，驱动器输出变低；当电感电流低于阈值时，器件自动恢复运行。

7.5 过功率限制（OPL）

OPL 是第二个过流保护，其阈值与线电压相关。检测电流 ICS 表示电感电流（近似输入电流），输入电压信号 VBO 代表有效值输入电压，其乘积近似输入功率。当 ICS×VBO 超过允许水平 200μVA 时，器件关闭驱动输出，从而限制输入功率；当低于 200μVA 水平时，OPL 自动停用。

7.6 欠压保护（UVP）

当 VFB 小于 VREF 的 8% 时，芯片关闭，消耗小于 500μA；当 VFB 超过 VREF 的 12% 时，器件自动开始工作。UVP 可实现开环保护，如 VFB 短路接地或反馈电阻开路时保护系统；同时可禁用 PFC 工作并强制低功耗模式，满足严格的待机标准。

7.7 过压保护（OVP）

当 VFB 超过 VREF 的 105% 时，过压保护激活，驱动输出被禁用。

7.8 热关断

当结点温度达到 150℃ 时热关断激活，滞回 30℃。

7.9 关断模式

只需将反馈脚（FB）接地即可迫使芯片进入关断模式。启动阶段和关闭模式下消耗电流极小，有助于满足更严格的低待机功耗规格。

8 订购信息

表5 CSV6054 订购信息

9 与 ONSEMI NCP1654 对比参数表

CSV6054 与安森美 NCP1654（65kHz 版本）的关键参数对比如表6所示。表中数据分别引自 CSV6054 规格书与 NCP1654 数据手册（NCP1654-D）。

表6 CSV6054 与 NCP1654（65kHz）对比参数表

10 替换性结论与注意事项

10.1 替换性结论

（1）CSV6054 与 NCP1654（65kHz 版本，NCP1654BD65R2G）引脚定义一一对应，为 pin-to-pin 兼容；VREF、OCP、OPL、OVP、UVP、掉电检测、热关断、驱动能力、工作频率等核心参数一致，可直接替换，PCB 与外围电路无需改动。

（2）CSV6054 的 VDD 工作范围（9V～28V）、ESD 耐压（HBM 2.5kV）与热阻（150℃/W）优于 NCP1654，替换后供电余量更大。

（3）CSV6054 固定 65kHz 工作频率，不能替代 NCP1654 的 133kHz（NCP1654BD133R2G）与 200kHz（NCP1654BD200R2G）版本；原设计若使用这两个频率档，需重新评估电感与 EMI 设计。

10.2 替换注意事项

（1）替换前确认原设计所用 NCP1654 的频率档位，仅 65kHz 档可原位直接替换。

（2）CSV6054 关断模式电流典型值 400μA，略高于 NCP1654 的 300μA，对超低待机功耗（如小于 0.5W）方案需实测确认待机功耗。

（3）CSV6054 引脚 2～6 极限耐压为 -0.3V～7V，低于 NCP1654 的 -0.3V～10V；正常工作电压均低于 5V，不影响使用，但异常过压工况需注意。

（4）CSV6054 焊接温度上限为 260℃，生产制程需按 260℃ 工艺管控。

（5）建议上机验证：功率因数（PF）与总谐波失真（THD）、输出稳压精度、OCP/OVP/掉电保护点、EMI（65kHz 开关纹波）、低温启动等。

。
