在光模块的设计中，静电放电（ESD）和浪涌防护是确保其长期稳定运行的关键环节。高速数据接口对保护器件的性能要求极为苛刻，既要能承受强大的瞬态冲击，又不能影响信号完整性。

HOYASEN（华悦芯）推出的ESD0541P0-U，正是为解决这一难题而生的高性能ESD保护二极管。

卓越的防护性能

ESD0541P0-U具备强大的瞬态浪涌吸收能力，为光模块的核心电路提供坚固的防护屏障。

*   高浪涌承受能力：可承受高达 6A (8/20μs) 的峰值脉冲电流，对应的峰值脉冲功率为 57W。

*   高等级ESD防护：完全符合IEC 61000-4-2标准，空气放电和接触放电均能达到 ±25kV，远超一般工业标准。

*   低钳位电压：在1.5A的8/20μs冲击下，钳位电压典型值仅为 6.0V，能有效将瞬态过压限制在安全范围内，保护后端敏感芯片。

保障高速信号完整性

对于高速光模块而言，保护器件的寄生电容是影响信号质量的关键因素。ESD0541P0-U在这方面表现优异。

*   超低结电容：其结电容典型值低至 0.3pF，最大值也仅为0.4pF。

*   信号无损传输：如此低的电容值可以最大限度地减少对高速信号线的负载效应，确保如100M/1G以太网等高速端口的信号完整性，避免信号衰减或失真。

超小尺寸，节省板级空间

光模块内部空间寸土寸金，ESD0541P0-U的超小封装使其成为高密度设计的理想选择。

*   超小型封装：采用 0.6 x 0.3 x 0.3mm 的DFN0603-2L无铅封装。

*   高密度布局：极小的占板面积有助于工程师在有限的光模块PCB上实现更紧凑、更高效的布局。

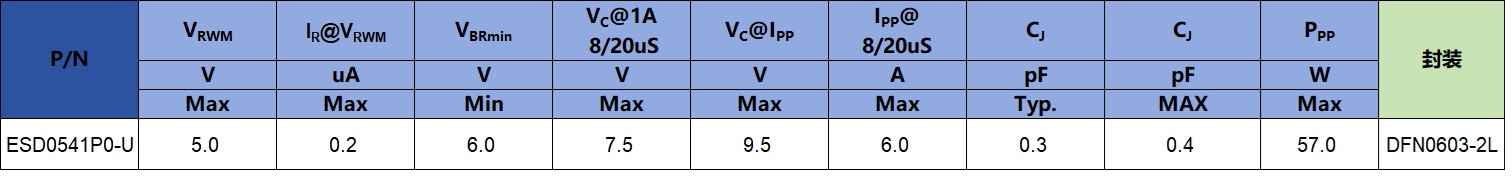

 关键参数一览

 典型应用领域

ESD0541P0-U凭借其综合优势，非常适用于以下对空间和性能有严格要求的场景：

*   光模块：特别是其 100M/1G以太网端口 的ESD防护。

*   高速数据接口：如USB 2.0/3.2 Type-C、LVDS、DVI等。

*   便携式电子设备：手机、平板电脑等。

*   其他高速线路：SD卡接口、显示端口等。

总而言之，ESD0541P0-U以其强大的防护能力、超低的电容和微型化的封装，为光模块及其他高速应用提供了一种高效、可靠的ESD和浪涌防护解决方案。
